磁滞制动器、离合器系列
 产品详细说明:

产品介绍:


  磁滞制动器和离合器是一种新型的扭矩、张力控制设备。它利用磁滞原理,通过控制输入的激磁电流,产生一定的扭矩。控制电流和力矩值的变化有较好的线性关系。磁滞制动器和离合器能提供光滑,无级可调,与转速无关的转矩控制。除了轴承以外,系统内无其它摩擦,稳定可靠,噪音小,使用寿命长,维护简单。

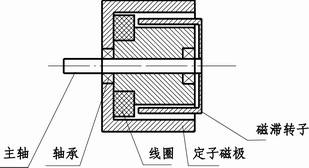

  如图所示为磁滞式制动器工作原理。制动器由两大部分组成-转子和定子磁极。转子由特殊的磁滞材料制成,定子磁极中有一定的气隙,转子在气隙中转动。当线圈通电时,气隙中产生磁场,使转子产生磁滞效应。当磁滞转子在外力作用下克服磁滞力转动时,产生额定的扭矩。扭矩仅与激磁电流大小有关,与转速无关。


应用范围

电线电缆制造
印刷工业
造纸工业
包装工业
纺织工业
光纤光缆
皮革工业
纸加工
电机测试的加载
金属箔加工
橡胶工业
纤维工业
印刷工业
薄膜、胶片工业
其他有关卷取加工业

特点
1.扭矩与激磁电流在规定的范围内呈良好的线性关系,可作为线性调节元件
2.扭矩大小取决于激磁电流的大小,与转速无关
3.运转平稳,在启动、运行中无噪音,无振动
4.体积小,安装方便,除轴承外无其它摩擦元件,使用寿命长
5.转速高,最高转速可达12000rpm(需定制)
6. 负荷扭矩超载时,离合器产生滑差打滑,可避免原动机损坏,起到过载保护作用。

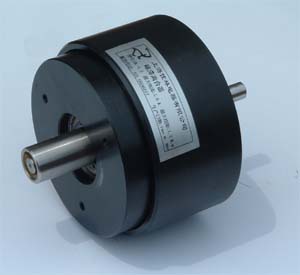

单出轴磁滞制动器





额定扭矩(N.m

控制电流(A)

持续滑差功率(W

最高转速(RPM

重量(Kg)

DZ-0.1

0.1

0-0.6

10

6000

0.7
DZ-0.5
0.5
0-1.0
15
6000
1
DZ-1.2
1.2
0-1.6
30
6000
2.5

DZ-2.5

2.5

0-2

40

6000

4

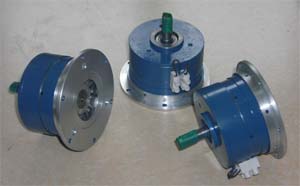

 双出轴磁滞离合器





额定扭矩(N.m)
控制电流(A)
持续滑差功率(W)
最高转速(RPM)
重量(Kg)
DL-0.5
0.5
0-1.0
15
6000
1
DZ-1.2
1.2
0-1.6
20
6000
2.5
DL-2.5
2.5
0-2
40
6000
4

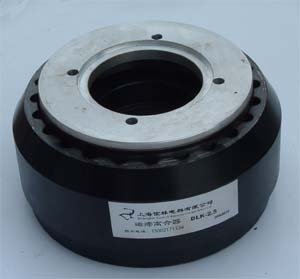

 空心轴磁滞离合器
空心轴磁滞离合器常应用于电缆包覆层扎纱放带场合,具有其他方式所不能比拟的优点,转速高,扭矩稳定。大大提高电缆包覆的效率,提高设备整机的产量。






额定扭矩(N·m)
控制电流(A)
持续滑差功率(W)
最高转速(RPM)
DL-2.5
2.5
0-2.0
40
3600

 注意事项

 1. 磁滞离合器、制动器使用直流电作激磁电源。建议使用稳流电源,在低精度情况下,可以使用稳压电源。但
是在长时间工作中,制动器内阻由于发热会有所变化,如使用稳压电源不能保证激磁电流的恒定,故会影响
精度。本公司备有各种稳流电源可供配套使用。

2. 磁滞离合器安装及使用时,应避免猛烈敲击。

3.如对转速、扭矩有特殊要求,请联系本公司,可定制。
